使用方法 |
|

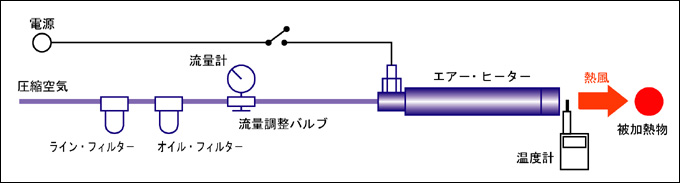

| 最も簡単な接続方法（単純にヒーターのみを使用したい場合の接続方法です） |
 |
| |
| 使用方法－温度コントロ－ラ－（㈱八光製） |
 |

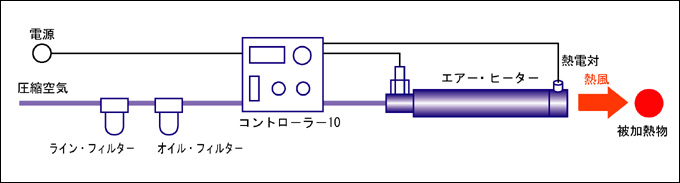

単相用 コントロ－ラ－10 |
|
● 流量リミット・スイッチを内蔵しています。エア－の供給がない場合は、ヒ－タ－が作動しない安全設計です。
● 温度調節器を内蔵しています。エア－温度の監視、設定を条件にあわせて任意に設定することが可能です。
● 小型･軽量で持ち運びに便利です。エア－源と電源があれば、すぐに使用できます。 |
 |
|
| 品名 |
コントローラー10 |
| 型番 |
HAC2010 |
| 電源電圧 |
100V（50／60Hz） |
| 出力電圧 |
入力電圧の0～98％（位相角制御） |
| 最大負荷 |
1.5kW（抵抗負荷） |
| 入力空気圧力 |
0.4～1MPa |
| 出力空気圧力 |
0.1～0.3MPa |
| 温度制御方式 |
ON/OFF制御（ヒステリシス3℃） |
| 駆動方式 |
SSR（ソリッドステートリレー）スイッチング |
| 温度表示精度 |
±（0.5%F.S.＋1digit） |
| 室温補正精度 |
±2℃（5～40℃） |
| 温度設定範囲 |
室温～1200℃（工場出荷時設定：室温～600℃） |
| 温度センサー |
Kタイプ熱電対（別売品） |
| 空気出入り口 |
φ8エアーチューブ用アダプター |
| 電源電線 |
1.4m差し込みプラグ付き |
| ボディカラー |
青／黒 |
| 質量 |
4.6kg |
本体に圧力計を内蔵しているため、圧力コントロールが容易です |
| ※ |
エア－・ヒ－タ－の熱風を本器に向かって吹きかけないで下さい。
破損･故障の原因となります。 |
| ※ |
液体、粉体、および腐食性ガスが本器にかからないようにしてください。 |
| ※ |
本器はエア－専用です。エア－以外の気体をご検討の場合は、㈱八光までお問い合わせ下さい。 |
|
|
| |
 |
|

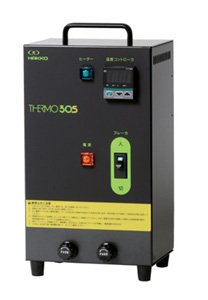

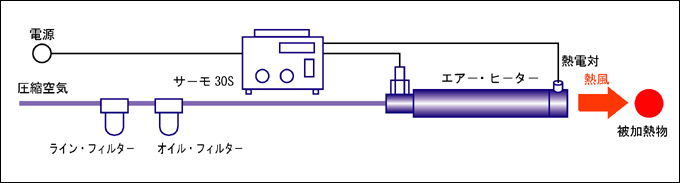

三相用 サ－モ30S |
|
「サ－モ30S」は電源と負荷、温度センサ－を接続するだけで、手軽にヒ－タ－の温度コントロ－ルができます。
PID制御SSRソリッドステ－ト・リレ－によって、より高精度な温度コントロ－ルが可能です。
ヒュ－ズ付･･･短絡および過電流発生時に電力駆動素子(SSR)を保護する速断ヒュ－ズ付です。
|
| 品名 |
サーモ30S ヒューズ付 |
| 型番 |
HTM3022 |
| 電源電圧 |
三相200/220V（50/60Hz） |
| 最大負荷 |
三相200V10kW（抵抗負荷）
三相220V11kW（抵抗負荷） |
| 温度調節器 |
電子式デジタル表示 |
| 温度設定範囲 |
0℃（室温）～999℃ |
| 温度制御方式 |
PID制御（SSRスイッチング） |
| 温度センサー |
Kタイプ熱電対（付属） |
| 質量 |
約8㎏ |
| 使用環境 |
5～40℃（湿度85％以下）但し結露しないこと |
|
|
 |
|
| ※ |
表示された電源・電圧以外で使用すると、火災や感電の原因となります。 |
| ※ |
爆発・引火性のある雰囲気中では絶対に使用しないで下さい。爆発や火災事故の原因となります。 |
| ※ |
濡れた手での操作は行わないで下さい。感電事故の原因となります。 |
| ※ |
既存配線の改造・変更は行わないで下さい。 |
| ※ |
次のところでは絶対に使用しないで下さい。
腐食性ガス雰囲気、使用環境範囲外の高温・低温、多湿や蒸気・水滴のかかる場所など |
| ※ |
コントロ－ラに水がかかり、そのまま使用すると感電や漏電の原因となります。 |
| ※ |
接続の配線は“必ず”電源を切ってから、負荷容量に合った電線･圧着端子を使用して確実に締め付けてください。 |
| ※ |
ア－スを“必ず”取付けて設置してください。 |
| ※ |
温度過昇防止装置は組み込まれていません。必要に応じて電源側に入れてご使用下さい。 |
| ※ |
ヒュ－ズ交換の際は、電源を切り“必ず”所定のものと交換してください。 |
|
| |
取り扱い上の注意 |
|
| 使用上の注意 |
| １ |
必ずエアーを流してから、ヒーターの電源をONにしてください。
(エアー無しで、電源をONにするとヒーターは断線します。) |
| ２ |
作業終了時は必ず先にヒーターの電源をOFFにしてから、エアーを止めてください。 |
| ３ |
ヒーターの性能を最大限に発揮させるために清浄な空気をご使用下さい。
(使用する機器の手前には必ずフィルターを取り付けて下さい。) |
|
安全上の注意 |
| １ |
熱風吹出部は高温になります。可燃物を近くに置かないでください。 |
| ２ |
ヒーター本体および被加熱物は高温になります。直接素手で触れないで下さい。 |
| ３ |
作業終了後もヒーター本体は高温になっています。作業後の取り扱いは十分に冷却させてからおこなってください。 |
| ４ |
水素、一酸化炭素、都市ガス、プロパン・ガス、ハロゲン・ガスなど爆発・引火の恐れがあるガスを使用しないで下さい。 |
|
|
ヒーターの寿命について
ヒーターの寿命は、ご使用方法・状況により変わるため確実な数値の提示や保障はできません。
右の表は、熱風温度から類推できるフィラメント温度（熱風温度＋400℃）に対するフィラメント寿命のめやすです。 |
●フィラメント温度と寿命 |
 |
|
|
|
|
|
|
