経済的なスタンダ－ド・モデル
ヒ－ト・ト－チ |
|

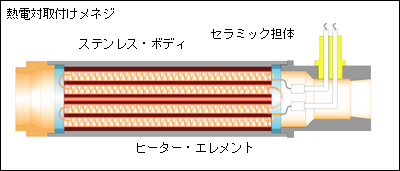

圧縮空気がハニカム構造のセラミック担体に収納された発熱体に直接接触し、効率よく加熱された熱風が先端口（右端）より吐出します。 |
 |
 |
|
|
|
| |
| 電源 |
単相100V |
三相200V |
| シリーズ |
H030 |
H050 |
H075 |
H150 |
H200 |
| 最高使用温度 |
700℃ |
700℃ |
700℃ |
700℃ |
700℃ |
| 最高使用空気圧 |
0.84Mpa |
0.84Mpa |
0.84Mpa |
0.84Mpa |
0.84Mpa |
| 最大空気量 |
170㍑/min |
283㍑/min |
708㍑/min |
1981㍑/min |
2830㍑/min |
| |
 |
 |
 |
 |
 |
出力
W |
50 |
H030-00050-11
(9㍑/min) |
|
|
|
|
| 100 |
H030-00100-11
(9㍑/min) |
H050-00100-11
(30㍑/min) |
|
|
|
| 200 |
|
H050-00200-11
(30㍑/min) |
|
|
|
| 300 |
|
H050-00300-11
(30㍑/min) |
|
|
|
| 400 |
|
H050-00400-11
(30㍑/min) |
|
|
|
| 500 |
|
H050-00500-11
(30㍑/min) |
H075-00500-11
(40㍑/min) |
|
|
| 1,000 |
|
|
H075-01000-11
(55㍑/min) |
H150-01000-23
(140㍑/min) |
|
| 2,000 |
|
|
|
H150-02000-23
(140㍑/min) |
|
| 3,000 |
|
|
|
H150-03000-23
(190㍑/min) |
|
| 4,000 |
|
|
|
H150-04000-23
(270㍑/min) |
|
| 5,000 |
|
|
|
H150-05000-23
(360㍑/min) |
|
| 6,000 |
|
|
|
|
H200-06000-23
(420㍑/min) |
| 7,000 |
|
|
|
|
H200-07000-23
(490㍑/min) |
| 8,000 |
|
|
|
|
H200-08000-23
(550㍑/min) |
| 9,000 |
|
|
|
|
H200-09000-23
(610㍑/min) |
| 10,000 |
|
|
|
|
H200-10000-23
(670㍑/min) |
|
| 品番下( )内のエアー量は、各品番毎の最低必要空気量です |
| |
|
| |
| シリーズ |
H030 |
H050 |
H075 |
H150 |
H200 |
| 全長(mm) |
177 |
186 |
195 |
204(2000Wまで)
295(3000W以上) |
340(8000Wまで)
442(9000W以上) |
| 円筒部最大径(mm) |
|
16 |
19 |
38 |
51 |
| 入気口径 |
10-32UNF |
PT1/8 |
PT1/4 |
PT1/2 |
PT1 |
| 熱風出口口径 |
|
PT1/4 |
PT3/8 |
PT1 |
PT1-1/4 |
| 熱伝対接続口 |
- |
M4(2ヶ所) |
M4(2ヶ所) |
PT1/8(2ヶ所) |
PT1/8(2ヶ所) |
| 熱伝対継手品番 |
- |
F1-M4 |
F1-M4 |
F1-1/8 |
F1-1/8 |
| 熱伝対品番 |
- |
K1-1.6 |
K1-1.6 |
K1-3.2 |
K1-3.2 |
|
| |
|
|
|
|
使用上の注意
１ 必ずエアーを流してから、ヒーターの電源をONにしてください。
(エアー無しで、電源をONにするとヒーターは断線します。)
２ 作業終了時は必ず先にヒーターの電源をOFFにしてから、エアーを止めてください。
３ ヒーターの性能を最大限に発揮させるために清浄な空気をご使用下さい。
(使用する機器の手前には必ずフィルターを取り付けて下さい。) |
|
|
|
