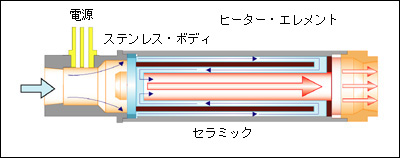

高効率トリプル・パス構造を採用
ク－ル・タッチ |
|
作業者と周辺機器を高温から守るク－ル・タッチ・ヒ－タ－は、トリプル・パス構造による断熱･保温効果で高効率な熱交換を実現します。また、吐出される熱風は短時間で安定するとともにヒ－タ－の表面温度を最低に保ちます。 |
 |
 |
|
|
|
| |
| 電源 |
単相100V |
三相200V |
| シリーズ |
C050 |
C150 |
C200 |
| 最高使用温度 |
700℃ |
700℃ |
700℃ |
| 最高使用空気圧 |
0.84Mpa |
0.84Mpa |
0.84Mpa |
| 最大空気量 |
212㍑/min |
1981㍑/min |
2830㍑/min |
|
 |
 |
 |
出力
W |
50 |
|
|
|
| 100 |
C050-00100-11
(40㍑/min) |
|
|
| 200 |
C050-00200-11
(40㍑/min) |
|
|
| 300 |
C050-00300-11
(40㍑/min) |
|
|
| 400 |
C050-00400-11
(40㍑/min) |
|
|
| 500 |
C050-00500-11
(50㍑/min) |
|
|
| 1,000 |
|
C150-01000-23
(140㍑/min) |
|
| 2,000 |
|
C150-02000-23
(140㍑/min) |
|
| 3,000 |
|
C150-03000-23
(190㍑/min) |
|
| 4,000 |
|
C150-04000-23
(270㍑/min) |
|
| 5,000 |
|
C150-05000-23
(360㍑/min) |
|
| 6,000 |
|
|
C200-06000-23
(420㍑/min) |
| 7,000 |
|
|
C200-07000-23
(490㍑/min) |
| 8,000 |
|
|
C200-08000-23
(550㍑/min) |
| 9,000 |
|
|
C200-09000-23
(610㍑/min) |
| 10,000 |
|
|
C200-10000-23
(670㍑/min) |
|
| 品番下( )内のエアー量は、各品番毎の最低必要空気量です |
|
| |
|
| |
| シリーズ |
C050 |
C150 |
C200 |
| 全長(mm) |
182 |
266(2000Wまで)
357(3000W以上) |
325(8000Wまで)
427(9000W以上) |
| 円筒部最大径(mm) |
27 |
51 |
64 |
| 入気口径 |
PT1/8 |
PT1/2 |
PT1 |
| 熱風出口口径 |
PT1/4 |
PT1 |
PT1-1/4 |
| 熱伝対接続口 |
M4(2ヶ所) |
PT1/8(2ヶ所) |
PT1/8(2ヶ所) |
| 熱伝対継手品番 |
F1-M4 |
F1-1/8 |
F1-1/8 |
| 熱伝対品番 |
K1-1.6 |
K1-3.2 |
K1-3.2 |
|
| |
|
|
|
|
使用上の注意
１ 必ずエアーを流してから、ヒーターの電源をONにしてください。
(エアー無しで、電源をONにするとヒーターは断線します。)
２ 作業終了時は必ず先にヒーターの電源をOFFにしてから、エアーを止めてください。
３ ヒーターの性能を最大限に発揮させるために清浄な空気をご使用下さい。
(使用する機器の手前には必ずフィルターを取り付けて下さい。) |
|
|
|
